低圧シリーズ　CKU-080AD(-V1)

CKU-080AD(-V1)

製品概要

Product Overview

風量重視した設計の低圧シリーズの小型集塵機です。
空間に浮遊する軽い粉体や、舞い上がる粉塵を空気の流れをつくり、範囲広く吸い込む集塵方法に適しています。
1次フィルターにフィルターバッグを採用しており、簡単に交換可能、交換時の曝露を抑制などメンテナンス性に優れます。
排気フィルターを標準搭載しており、オプションのHEPAフィルター仕様(-V1)でクリーンクラス1,000まで対応可能です。

特長
機種詳細
対応フィルター
操作・制御・オプション
その他製品ラインナップ（集塵機）
外形図

特長

Features

Point 01

高静圧ブロワーモーターの採用

Hi/Lo能力切替ることで、2種の能力を使い分けできます。
最大風量Lo：3.0㎥/min→Hi：3.7㎥/min
最大静圧Lo：2.5kPa→Hi：4.2kPa

Point 02

簡単メンテナンス

1次フィルターはフィルターバッグを採用、粉じんがフィルターの中に溜まるため、廃棄時の粉塵飛散を低減させます。

Point 03

小型ならではの扱いやすさ

コンパクトな設計で、設置面積を小さく抑えられます。
装置組み込みのケースにも実績が多くあります。

機種詳細

Model Specifications

出力	消費電力280W
電圧	単相100V / (-T)単相200V / (-CE)単相220-230V
周波数	50/60Hz
定格電流	Lo:2.4A　Hi:4.3A / (-T)Lo:1.3A　Hi:2.5A / (-CE)Lo:1.2A　Hi:2.6A
ヒューズ定格電流	10A
短絡定格電流	-
最大風量	Lo:3.0㎥/min　Hi:3.7㎥/min / (-T)Lo:3.0㎥/min　Hi:3.8㎥/min / (-CE)Lo:3.0㎥/min　Hi:3.8㎥/min
最大静圧	Lo:2.5kPa　Hi:4.2kPa
騒音値	Lo:42-57dB　Hi:57-62dB
標準口径	φ65
塵落とし機能	-
圧縮エアー消費量	-
圧縮エアー圧	-
海外規格	CE
フランジ型式	(標準)φ65：FRJ-D-65-35-92 (別売)φ50：FRJ-D-50-35-92 / φ38：FRJ-D-38-35-92
電源コード	3m
1次フィルター型式	FB-25
1次フィルター容量	2.5L
1次フィルター面積	-
捕集効率	0.3μ　99％以上 / (-V1)0.3μ　99.97％以上
集塵可能量	-
質量	11.0kg / (-V1)12.0kg
本体寸法(D×W×H)	385mm×290mm×276mm
オプション対応	リモートケーブル、キャスター台車、フランジ付き排気カバー、 HEPAフィルター付属フランジ付き排気カバー、PNP変換アダプター

対応フィルター

Compatible Filters

CKU-080AD
1次フィルター	FB-25
2次フィルター	CHF-2525-50
排気フィルター / (-V1)排気HEPAフィルター	CHF-2525-50 / (-V1)HEP-2525-50

操作・制御・オプション

Operation・Control・Option

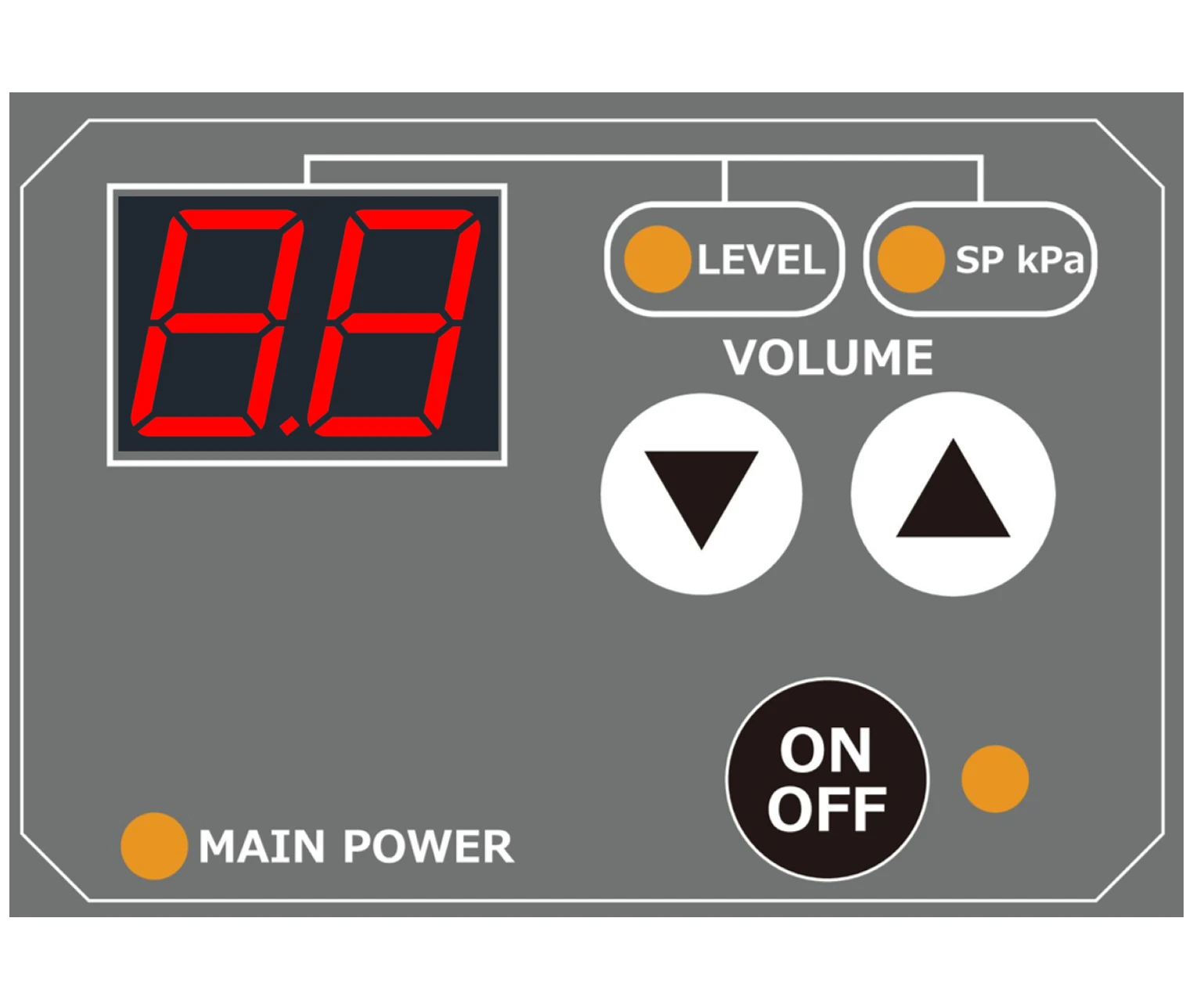

より簡単に管理

能力や状態を7セグ表示で確認できます。
能力レベル15段階表示

通信

リモートケーブル

別売のリモートケーブルで集塵機と装置を接続することで、ON/OFFや能力レベルの変更が装置側から行うことができます。
　3m：MT-173-8-3
　5m：MT-173-8-5
　7m：MT-173-8-7
　10m：MT-173-8-10

オプション

キャスター台車　OP-CKU-080AT3-CAS

集塵機の下に取り付けて手軽に移動可能に。
ゴム脚に沿ったガイドで集塵機を固定することで移動時も安定します。

フランジ付き排気カバー　OP-2525-V1-EX75-NF
HEPAフィルター付きフランジ付き排気カバー　OP-2525-V1-EX75

排気は局所排気(フランジ)の集塵機の排気板金を大気開放に変更する排気板金です。
集塵機内部の温度上昇を抑制します。
排気HEPAフィルター対応可能機種で非対応集塵機をお持ちの方は
排気HEPAフィルター付きフランジ付き排気カバーを手配ください。

PNP変換アダプター P-RPN-3

当社製品はNPN制御のためPNP制御をしたい場合の変換が可能です。
