基板実装機でのはんだヒューム集塵
- 目的
- はんだヒュームの集塵による製品品質向上、労働環境改善
- 課題
- 基板実装機が3台並んでいるが、スペースの問題で集塵機が1台しか置けない。
はんだヒューム特有の臭気があり、対策が求められている。
- ご提案内容
-

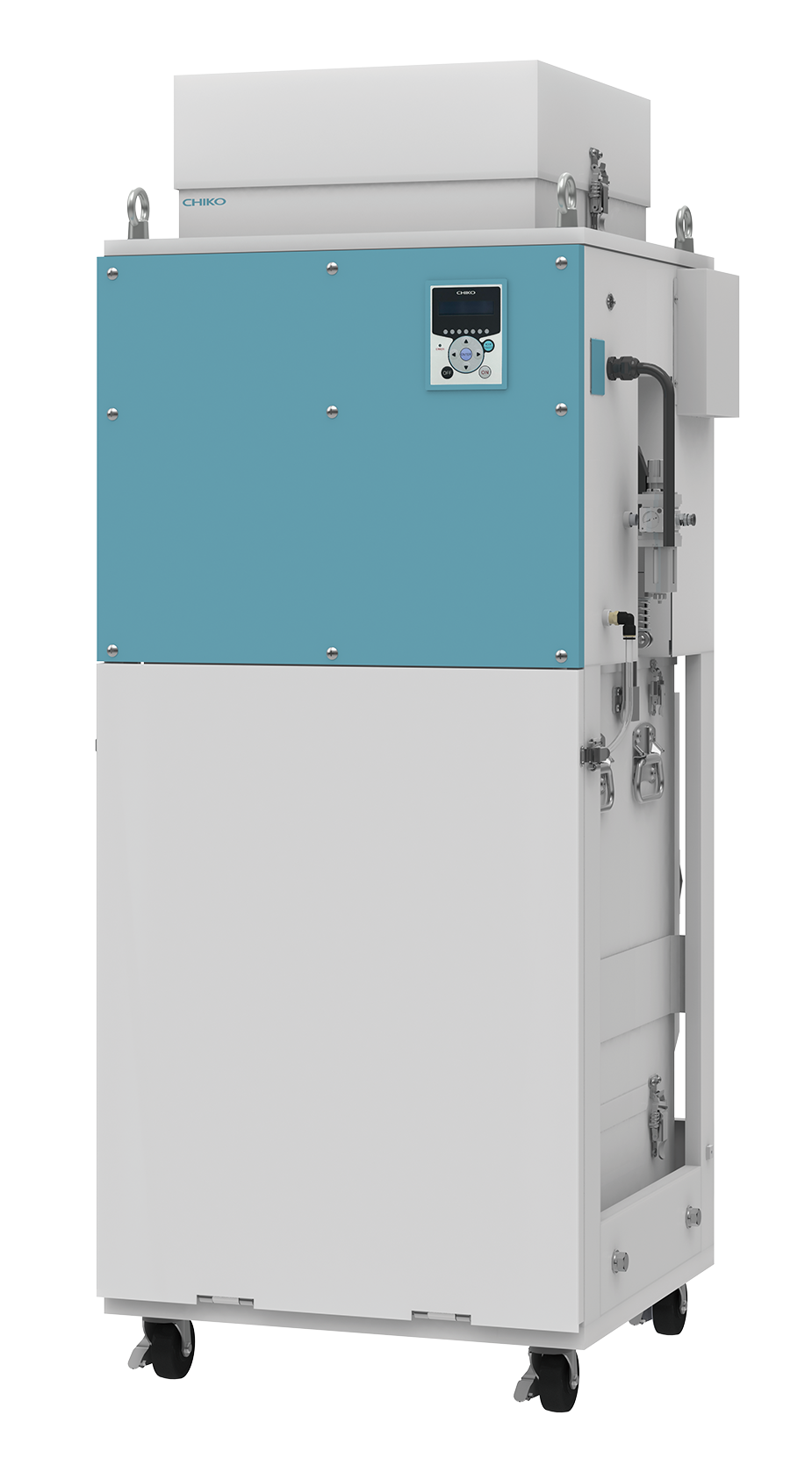

- 機種：CHP-1600AT3
- 方法：吸込みダクトを3分岐させ、はんだヒューム発生箇所ごとに吸込みフードを設けて集塵。
発生源に吸い込む口を近づけると、接合部の熱が下がり溶け込み不良を起こすため、発生源の少し上に吸込みフードを構える。
- 効果
- はんだの溶け込み不良が発生せず、3分岐しても安定した集塵ができた。
臭気に関しても活性炭による消臭効果で改善された。
