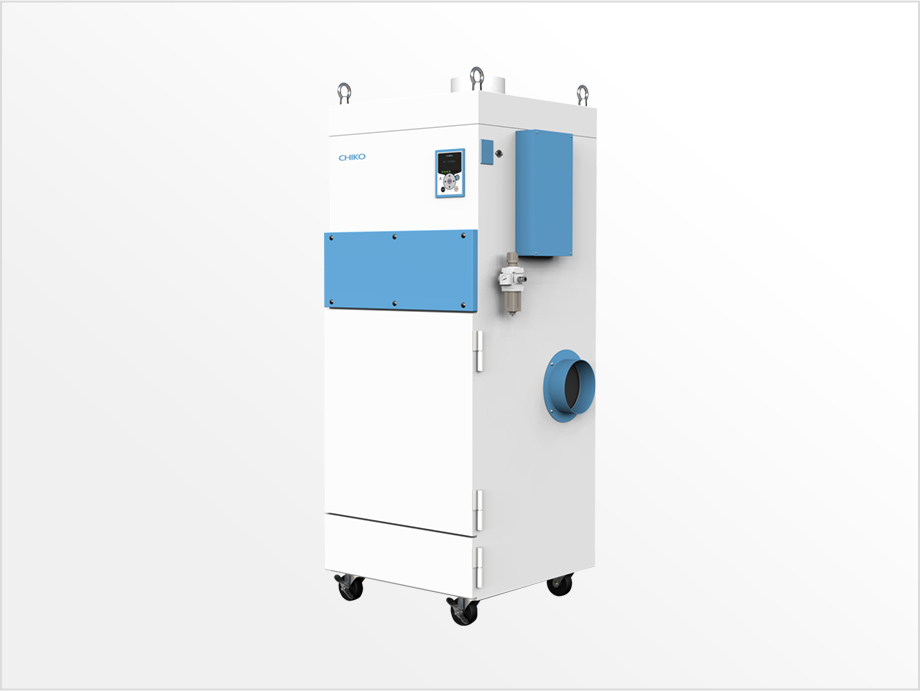

小型集塵機:CMP-2500AT3

CMP-2500AT3-A

  • 風量型
  • 中圧型
  • AT3パネル
  • 塵落とし機能パルス式
  • 標準でRoHS対応
  • クリーンルーム外に設置
  • 所定納期内でCE対応
  • クリーンルーム内に設置対応

CEマーキングを取得したCMPシリーズが登場しました。
中圧大風量とメンテナンスのしやすさはそのままに、海外でも安心して御使用いただける仕様です。
※クリーンルーム内に設置対応は特注機(-V1)のみ

AT3パネルについて詳しくはこちら

粒子捕集の構造と特徴

画像:粒子捕集の構造と特徴(イメージ図)

業界最小サイズを実現

小型集塵機メーカーの強みを生かし、自動パルス機能付集塵機の概念を打ち破る小型化を実現しました。

(1)塵落とし機能【パルス式】

吸引力の低下を防ぐために、パルスエアー(圧縮空気)にて払い落としを行います。大容量パルスジェットでフィルタの払い落としも強力です。

(2)ダストボックス

構造の工夫により、引出し開閉時に粉塵の飛散が抑えられた設計となっております。

画像:ダストボックス

(3)排気フランジ

排気側にフランジが取り付けられているので、ホースをつないで屋外排気が可能です。
※特注機(-V1)には、排気フランジは取り付けられません。

【オプション対応も充実】 クリーンルームクラス1,000対応

特注仕様でHEPAフィルタを装着可能なので、クリーンルームでもご使用いただけます。
特注でHEPAフィルタを装着した仕様は、型式末尾にV1が付きます。

制御(付属品別売)

画像:リモートコントロール(リモートケーブル差込口)

リモートコントロール

リモートケーブル(別売/型式 : MT-173-8(3m))を使用する事で、周辺機器と連動した遠隔操作が可能になります。
  • 運転のON/OFF
  • 能力レベル(風量)変更

遠隔操作で能力レベルが変更できるようになりました。能力レベルを変更する毎にレベルが記憶される為、常に前回の使用レベルを呼び出します。また、運転信号・フィルタ目詰り信号・圧力信号・異常信号の出力が可能です。
画像:イーサネット・RS-485

イーサネット・RS-485

AT3パネルで制御できる全ての機能を、イーサネットやRS-485通信を用いることで、PC制御が可能となりました。

必要風量計算式

Q : 必要風量(m3/min)
Vc : 制御風速(m/sec)・・ ・下図参照
X : 距離(m)・・・・・・・・粉塵発生源から吸込口までの距離
A : 開口面の面積(m2)・・・L×W
風量 Q=60 x Vc x (10 x X²+ A)

フード 制御風速
囲い式フード 0.4
外付けフード 軽い粉塵 0.5
ヒューム 0.25
重い粉塵 0.75
外部の空気の流れに影響を受けている場合 1.0

外形図

画像:CMP-2500AT3-A 外形図

仕様一覧

出力 2800W
電圧・相 200V 三相
200-230V対応 標準
CE対応
周波数 50/60Hz
定格電流 16.0A
最大風量 30.0m³/min
最大静圧 5.5kPa
騒音値 65~69dB ※1
吸い込み口(ホースサイズ)大きさと口数 Ф150
圧縮エアー消費量 27L/1サイクル
圧縮エアー圧 0.4〜0.5Mpa
パネル AT3
電源コード -
リモートコントロール機能 ※2
イーサネット・RS-485 通信機能 ※3
クリーンクラス(オプションHEPA搭載時) 1,000 ※3
集塵可能量 14L
質 量 135kg
本体寸法(D×W×H) 627×550×1,454mm
  • ※1 吸込み口にホースを接続し、本体より1m離れた任意の点でAスケール(dBA)で測定した値です。
  • ※2 リモートコントロール機能をご使用の際には、別売のリモートケーブルが必要です。
  • ※3 オプション対応となります。

内容は予告なく変更する場合があります。

フィルタ仕様

一次フィルタ CS-170-500-63P-R 本数:4本
ブロワ冷却用フィルタ CHF-3517-30
排気HEPAフィルタ
※クリーンクラス1,000対応OP時のみ使用
HEP-5040-80
