CBD-1000AT3-DSA-J

  • 超高圧型
  • AT3パネル
  • 逆洗式
  • 標準でRoHS対応
  • クリーンルーム内に設置対応

粉塵が多量に発生するレーザーマーキング工程やレーザー剥離工程に適しています。高静圧ブロアを採用し、小径配管での取り回しでも吸引力を維持します。

AT3パネルについて詳しくはこちら

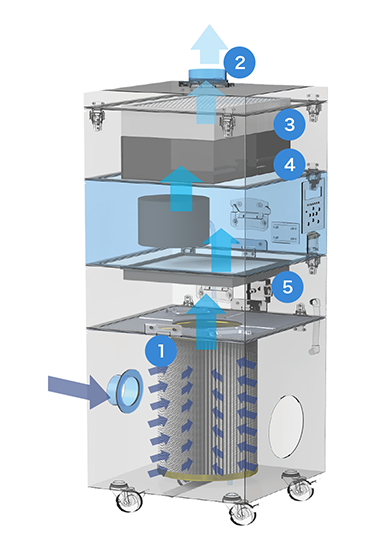

粒子捕集の構造と特徴

(1)1次フィルタ

■テフロン微孔膜フィルタを採用
剥離性が高く、払落としによるクリーニング効果を最大限に発揮できます。

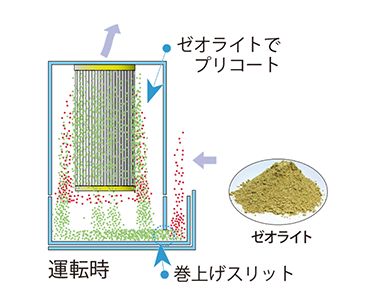

■独自の巻き上げ機構により、ゼオライトをプリコートします。
捕集効率が0.5μ99.99%以上のフィルタにゼオライトをプリコートすることで、レーザーマーキングで発生したヒュームや微粒子を吸着・捕集します。

吸引ブロアにより、吸引された空気中のヒュームや微粉塵は、ゼオライト吹き上げ口から舞い上がり、同時にゼオライトを巻き上げながらフィルタに積層させます。

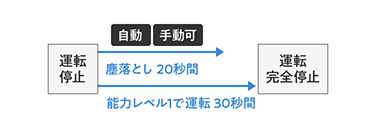

塵落とし機能 【ジャイロエアー式】

独自の機構を搭載しており、約20秒間の自動塵落としを行います。 自動塵落とし時は逆流防止のため能力レベル1での運転が約30秒間行われます。 自動塵落としのいずれかの条件
(1)運転積算時間が1時間以上経過後の運転OFF時
(2)リモート操作で能力レベル1に変更時

(2)着脱フランジ

排気口フランジのサイズがワンタッチで交換可能です。 ※排気フランジの口径は、吸込みフランジの口径以上にて設置してください

(3)排気フィルタ

HEPAフィルタ搭載で、クリーンルーム内でそのままご使用いただけます。 (クリーンクラス100,000~10,000 ※弊社工場出荷時検査値)

(4)活性炭カセット

臭いを吸着するカセット式の活性炭フィルタ。簡単に交換可能です。

(5)2次フィルタ

電気部品を粉塵から保護します。

制御(付属品別売)

リモートコントロール

リモートケーブル(別売/型式 : MT-173-8(3m))を使用する事で、周辺機器と連動した遠隔操作が可能になります。
  • 運転のON/OFF
  • 能力レベル(風量)変更

遠隔操作で能力レベルが変更できるようになりました。能力レベルを変更する毎にレベルが記憶される為、常に前回の使用レベルを呼び出します。また、運転信号・フィルタ目詰り信号・圧力信号・異常信号の出力が可能です。

イーサネット・RS-485

AT3パネルで制御できる全ての機能を、イーサネットやRS-485通信を用いることで、PC制御が可能となりました。

必要風量計算式

Q : 必要風量(m3/min)
Vc : 制御風速(m/sec)・・ ・下図参照
X : 距離(m)・・・・・・・・粉塵発生源から吸込口までの距離
A : 開口面の面積(m2)・・・L×W
風量 Q=60 x Vc x (10 x X²+ A)

フード 制御風速
囲い式フード 0.4
外付けフード 軽い粉塵 0.5
ヒューム 0.25
重い粉塵 0.75
外部の空気の流れに影響を受けている場合 1.0

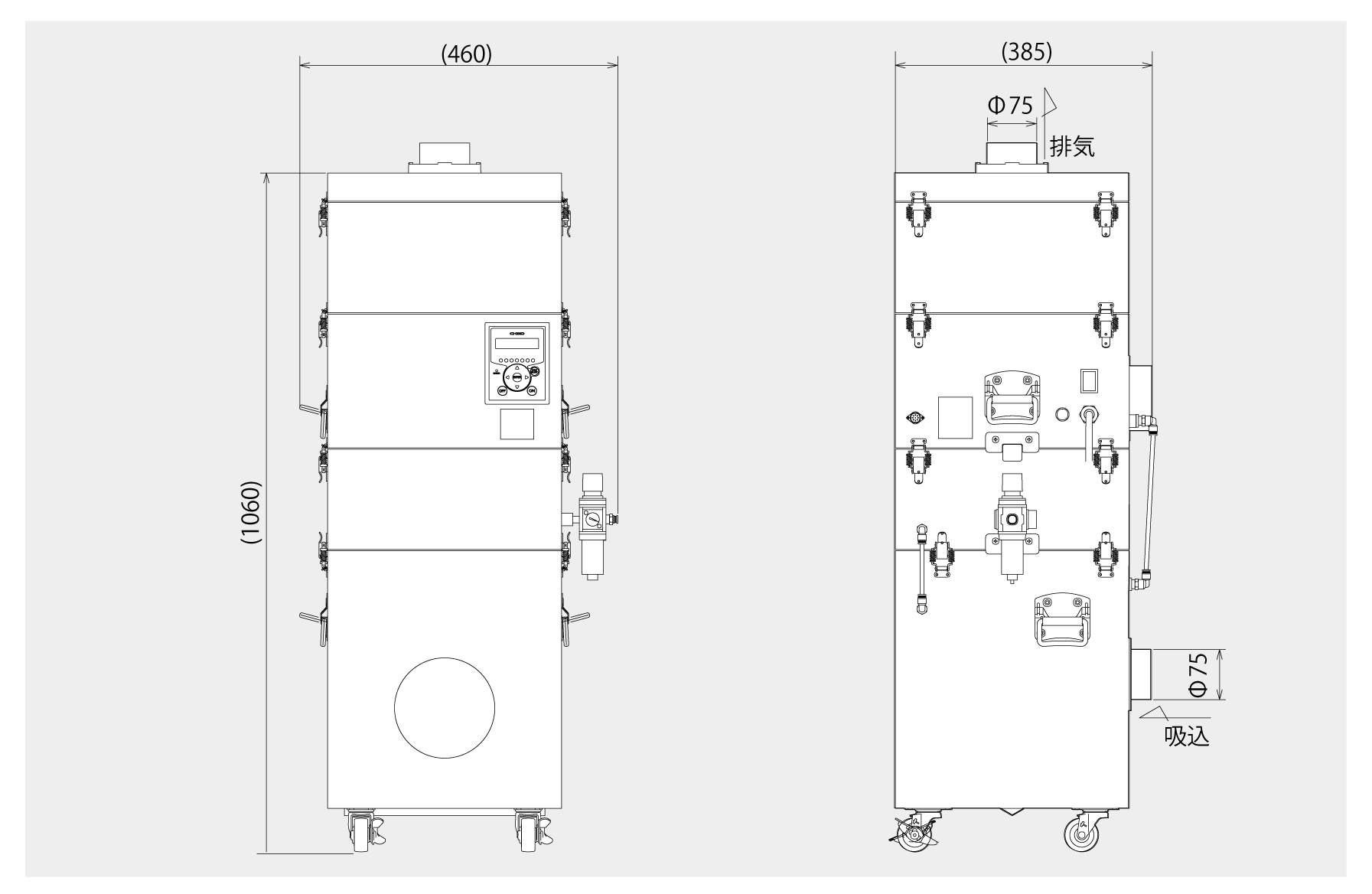

外形図

仕様一覧

出力 1200W
電圧・相 200V 単相
200-230V対応
CE対応 -
周波数 50/60Hz
定格電流 11A
最大風量 4.3㎥/min
最大静圧 12.5kPa
騒音値 55-70dB ※1
吸い込み口(ホースサイズ)大きさと口数 Ф75×1
φ65・φ50・φ38
圧縮エアー圧 0.4~0.5Mpa
パネル AT3
電源コード 5m
塵落とし機能 ジャイロエアー式
リモートコントロール機能 ※2
イーサネット・RS-485 通信機能 ※3
クリーンクラス 100,000-10,000 ※4
集塵可能量 3.5L
質 量 53.5kg
本体寸法(D×W×H) 460×385×1060mm
  • ※1 吸込み口にホースを接続し、本体より1m離れた任意の点でAスケール(dBA)で測定した値です。
  • ※2 リモートコントロール機能をご使用の際には、別売のリモートケーブルが必要です。
  • ※3 オプション対応となります。
  • ※4 弊社工場出荷検査時の値。

内容は予告なく変更する場合があります。

フィルタ仕様

1次フィルタ CS-250-300-93P-R
2次フィルタ CHF-2525-50
活性炭カセット ACC-3220-100
排気HEPAフィルタ HEP-3220-69
モーター冷却用 吸気フィルタ AE-100 113×47
モーター冷却用 排気HEPAフィルタ HEP-1293-33
ゼオライト ZEO-2500(2.5kg)
