SKV-900AT-PM-HC-V1

  • 風量型
  • ATパネル
  • 標準でRoHS対応
  • クリーンルーム内に設置対応

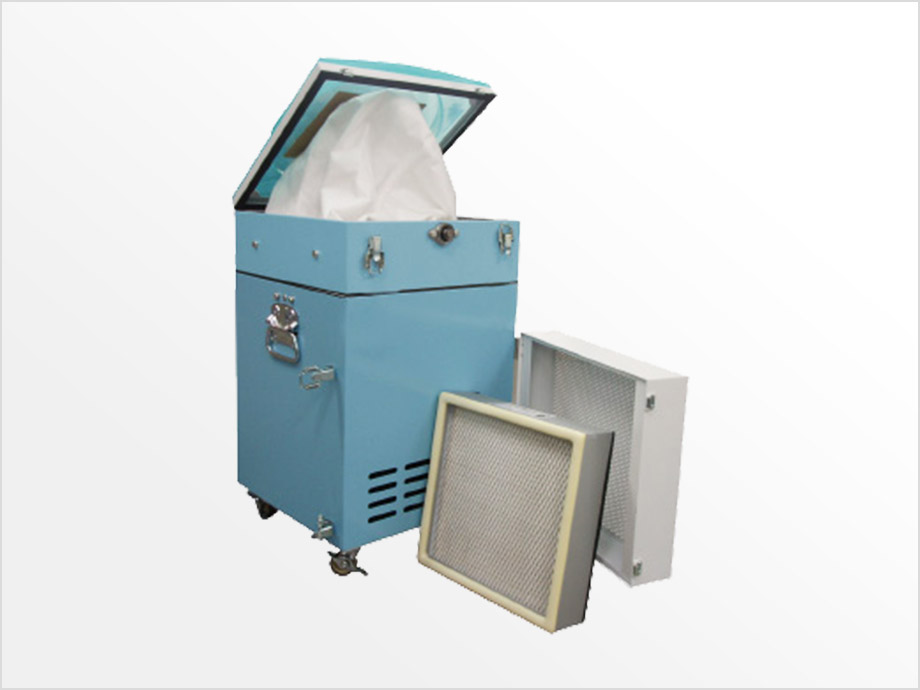

一般環境でご利用いただける高機能集塵機。
前面のスケルトンパネルを開き、簡単にフィルタを交換することができます。
1次フィルタはバック式の為、手を汚すことなく交換可能です。
また、2次フィルタは、円筒フィルタを使用。
空気の流れの効率が高く、小型ながらパワーの大きい集塵機です。

粒子捕集の構造と特徴

操作パネルをデジタル化し、ファン制御と全体圧力により運転状況の把握と集中コントロールができるようになりました。

フィルタ目詰まりランプ表示(運転圧力の状況)

(ア)リモート操作 (イ)運転信号出力などが行えるようになりました。(詳細はATパネル部説明参照)

1次フィルタ室と2次フィルタ室はそれぞれ独立し、点検が容易にできます。

1次フィルタ室には目詰まりを回復させるためのちり落としハンドルが設置されています。
ハンドルを左右に動かすことにより1次フィルタに付着した粉塵を払い落とし、目詰まり状態を回復させることが出来ます。

1次フィルタ

ポリプロピレン不織布の5層からなり、各層の通気性を変えることにより目詰まりしにくく、45μ以上では95%以上捕集できます。 また5層からなるため、全体強度が強く紙パックのように簡単に破れることはありません。また、このフィルタバックには透明の窓が設置されており、運転中も粉塵の捕集量がわかります。

2次フィルタ(円筒フィルタ)

ポリエステル成形フィルタを設置。フィルタは、ABS樹脂の外枠と一体化になっており、メンテナンスが容易に出来るように設計されています。 捕集効率は10μを99%以上捕集できます。

排気フィルタ

HEPAフィルタを標準使用し、0.3μ以上を99.97%以上捕集します。

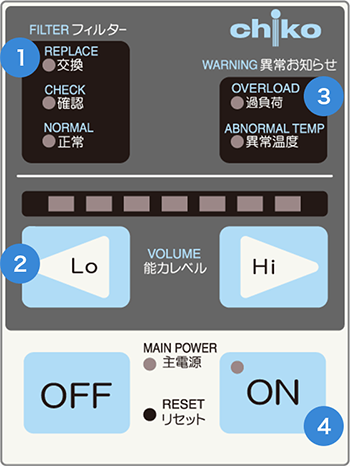

SKV-900AT-PM-HC-V1のATパネル【操作パネル】

(1)フィルター

目詰まり状況をお知らせします。

(2)能力レベル(タクトスイッチ)

集塵機の吸い込みを調整するボタンです。7段階の能力レベルで設定できます。

(3)異常お知らせ

過負荷

搭載している集塵機が、インバータにて過負荷を検知・点灯すると同時に運転を停止します。

異常温度

モーターが異常温度になった時に点灯し、同時に運転を停止します。

(4)ON/OFF(タクトスイッチ)

搭載機種

SKシリーズ・SKV-900AT-PM-HC-V1・SKVシリーズ

制御(付属品別売)

SKV-900AT-PM-HC-V1のリモートコントロール(遠隔操作)機能を搭載

リモートコントロール(遠隔操作)機能を搭載
別売のリモートケーブルを使用することで、運転ON/OFFが遠隔操作でき、出力信号を取り出せます。

●別売リモートケーブル型式
MT-173-8(3m)

1.運転入力信号
2.運転圧力信号(DC1V~5V)
3.フィルタ目詰まり信号
4.遠隔操作切替入力信号
5.運転出力信号
6.過負荷信号
7.DC12V(MAX100mA)
8.Gnd

必要風量計算式

Q : 必要風量(m3/min)
Vc : 制御風速(m/sec)・・ ・下図参照
X : 距離(m)・・・・・・・・粉塵発生源から吸込口までの距離
A : 開口面の面積(m2)・・・L×W
風量 Q=60 x Vc x (10 x X²+ A)

フード 制御風速
囲い式フード 0.4
外付けフード 軽い粉塵 0.5
ヒューム 0.25
重い粉塵 0.75
外部の空気の流れに影響を受けている場合 1.0

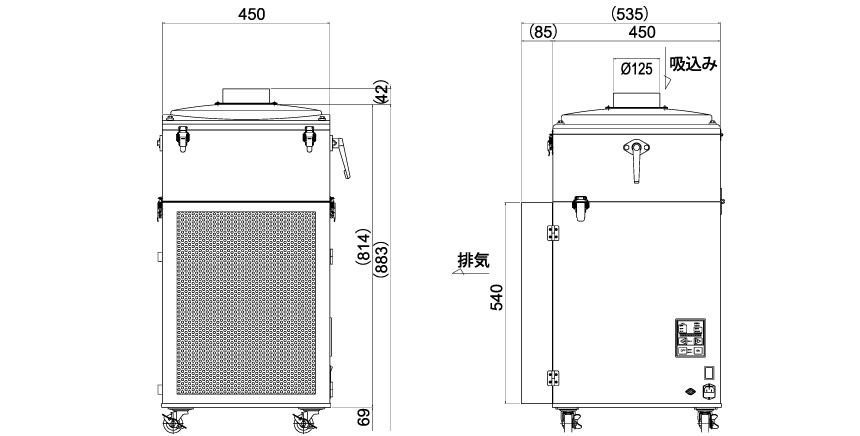

外形図

仕様一覧

出力 1000W
電圧・相 200V 単相
200-240V対応 標準
CE対応
周波数 50/60Hz
定格電流 9.8A
最大風量 15㎥/min
最大静圧 3.2kPa
騒音値 60〜71dB ※1
吸い込み口(ホースサイズ)大きさと口数 Ф125×1
別売差込口 -
パネル AT
電源コード 3m
リモートコントロール機能
別売のリモートケーブルが必要です。
クリーンクラス 1,000-100
一次フィルタ 20.0ℓ
質 量 56.0kg
本体寸法(D×W×H) 547×519×925
  • ※1 吸込み口にホースを接続し、本体より1m離れた任意の点でAスケール(dBA)で測定した値です。
  • 本体寸法には、フランジの長さは含まれません。(ゴム足の長さは含まれます。)

内容は予告なく変更する場合があります。

フィルタ仕様

1次フィルタ FB-900-33-125
2次フィルタ CS-300-250
排気フィルタ HEP-5040-80
