SK-250AT

  • 風量型
  • ATパネル
  • 標準でRoHS対応
  • クリーンルーム外に設置
  • 所定納期内でCE対応

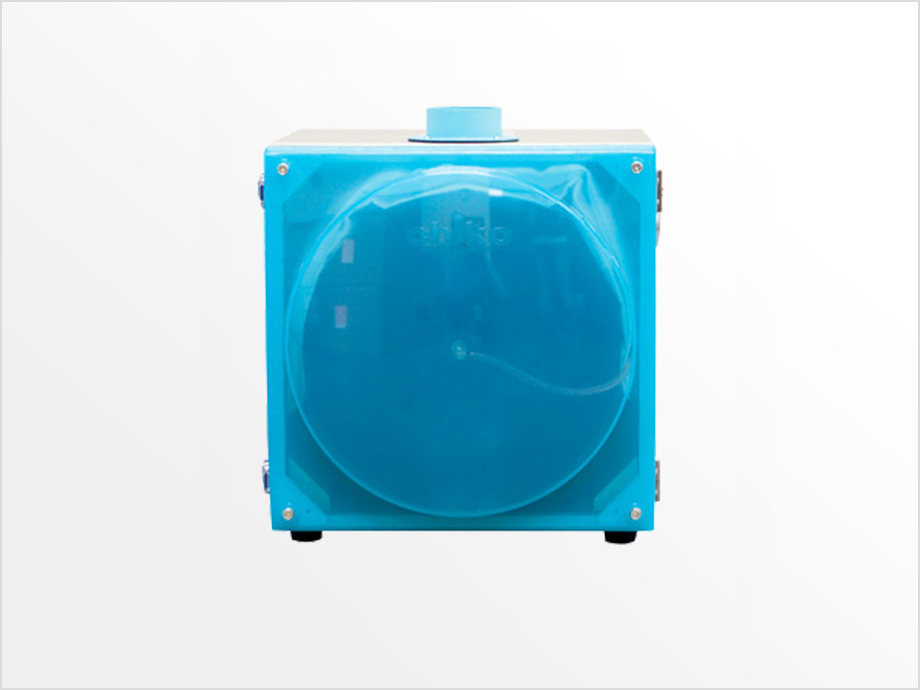

一般環境でご利用いただける高機能集塵機。
前面のスケルトンパネルを開き、簡単にフィルタを交換することができます。
1次フィルタはバック式の為、手を汚すことなく交換可能です。
また、2次フィルタは、円筒フィルタを使用。
空気の流れの効率が高く、小型ながらパワーの大きい集塵機です。

動画で見る集塵例

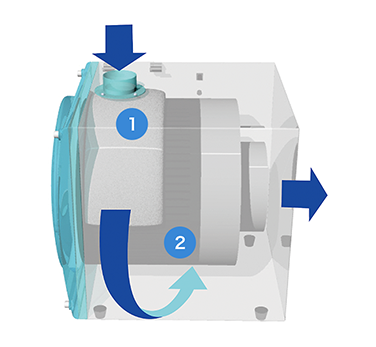

粒子捕集の構造と特徴

前面扉に透明のポリカーボネイト樹脂を採用し、運転中の各フィルタの状況が確認出来ます。

操作パネルをデジタル化し、ファン制御と全体圧力により運転状況の把握と集中コントロールができるようになりました。

フィルタ目詰まりランプ表示(運転圧力の状況)

(ア)リモート操作 (イ)運転信号出力などが行えるようになりました。(詳細はATパネル部説明参照)

(1)1次フィルタ

ポリプロピレン不織布の5層からなり、各層の通気性を変えることにより目詰まりしにくく、45μ以上では95%以上捕集できます。 また5層からなるため、全体強度が強く紙パックのように簡単に破れることはありません。また、このフィルタバックには透明の窓が設置されており、運転中も粉塵の捕集量がわかります。

(2)2次フィルタ(円筒フィルタ)

ポリエステル成形フィルタを設置。フィルタは、ABS樹脂の外枠と一体化になっており、メンテナンスが容易に出来るように設計されています。 捕集効率は10μを99%以上捕集できます。

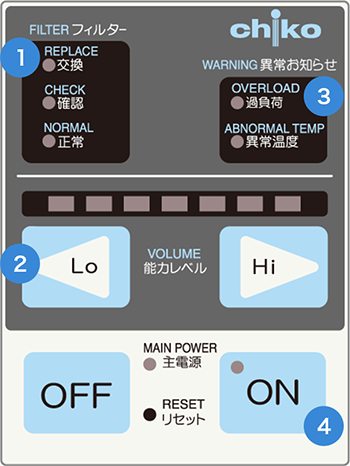

SK-250ATのATパネル【操作パネル】

(1)フィルター

目詰まり状況をお知らせします。

(2)能力レベル(タクトスイッチ)

集塵機の吸い込みを調整するボタンです。7段階の能力レベルで設定できます。

(3)異常お知らせ

過負荷

搭載している集塵機が、インバータにて過負荷を検知・点灯すると同時に運転を停止します。

異常温度

モーターが異常温度になった時に点灯し、同時に運転を停止します。

(4)ON/OFF(タクトスイッチ)

搭載機種

SKシリーズ・SKV-900AT-PM-HC-V1・SKVシリーズ

制御(付属品別売)

SK-250ATのリモートコントロール(遠隔操作)機能を搭載

リモートコントロール(遠隔操作)機能を搭載
別売のリモートケーブルを使用することで、運転ON/OFFが遠隔操作でき、出力信号を取り出せます。

●別売リモートケーブル型式
MT-173-8(3m)

1.運転入力信号
2.運転圧力信号(DC1V~5V)
3.フィルタ目詰まり信号
4.遠隔操作切替入力信号
5.運転出力信号
6.過負荷信号
7.DC12V(MAX100mA)
8.Gnd

必要風量計算式

Q : 必要風量(m3/min)
Vc : 制御風速(m/sec)・・ ・下図参照
X : 距離(m)・・・・・・・・粉塵発生源から吸込口までの距離
A : 開口面の面積(m2)・・・L×W
風量 Q=60 x Vc x (10 x X²+ A)

フード 制御風速
囲い式フード 0.4
外付けフード 軽い粉塵 0.5
ヒューム 0.25
重い粉塵 0.75
外部の空気の流れに影響を受けている場合 1.0

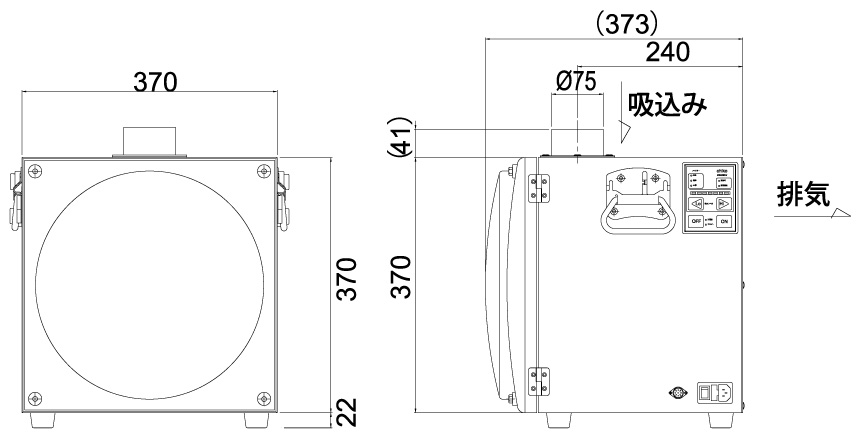

外形図

仕様一覧

出力 250W
電圧・相 100V 単相
200-240V対応
CE対応
周波数 50/60Hz
定格電流 6.5A
最大風量 5.5㎥/min
最大静圧 1.85kPa
騒音値 60~67dB ※1
吸い込み口(ホースサイズ)大きさと口数 Ф75×1
別売差込口 -
パネル AT
電源コード 3m
リモートコントロール機能
別売のリモートケーブルが必要です。
クリーンクラス -
一次フィルタ 3.0ℓ
質 量 22.3kg
本体寸法(D×W×H) 376×396×424
  • ※1 吸込み口にホースを接続し、本体より1m離れた任意の点でAスケール(dBA)で測定した値です。
  • 本体寸法には、フランジの長さは含まれません。(ゴム足の長さは含まれます。)

内容は予告なく変更する場合があります。

フィルタ仕様

1次フィルタ FB-700-16
2次フィルタ CS-300-150
