SHP-1000AT3

  • 超高圧型
  • AT3パネル
  • 逆洗式
  • 標準でRoHS対応
  • クリーンルーム内に設置対応

高静圧・中風量の集塵機です。 基板分割や付着粉塵除去などの高静圧吸引が求められる工程に最適な集塵機です。設置面積を抑えた小型な構造により、省スペース化に貢献いたします。

AT3パネルについて詳しくはこちら

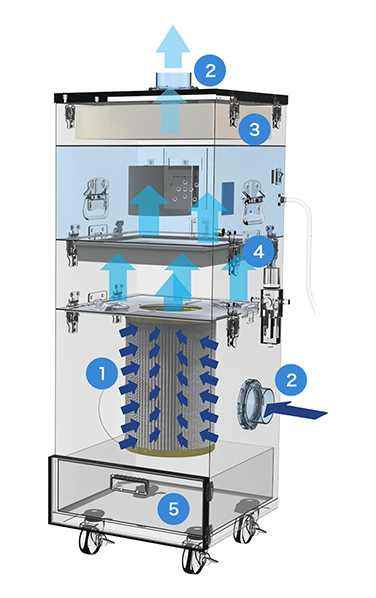

粒子捕集の構造と特徴

(1)1次フィルタ

導電性フィルタを標準搭載しており、静電気の発生を抑えます。 捕集効率は5u99.9% 以上です。

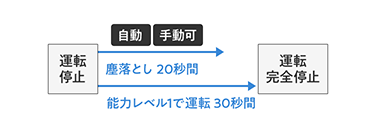

塵落とし機能 【ジャイロエアー式】

独自の機構を搭載しており、約20秒間の自動塵落としを行います。自動塵落とし時は逆流防止のため能力レベル1での運転が約30秒間行われます。 自動塵落としのいずれかの条件 (1)運転積算時間が1時間以上経過後の運転OFF時 (2)リモート操作で能力レベル1に変更時

(2)着脱フランジ

排気口フランジのサイズがワンタッチで交換可能です。 ※排気フランジの口径は、吸込みフランジの口径以上にて 設置してください。

(3)排気フィルタ

HEPAフィルタ搭載で、クリーンルーム内でそのままご使用 いただけます。 (クリーンクラス 1,000※弊社工場出荷時検査値)

(4)2次フィルタ

高性能フィルタを搭載し、電気部品を粉塵から保護します。

(5)ダストパン

ダストパンに回収した粉塵を、簡単に引き出し、捨てる ことができます。

大型点検窓

フィルタの払落し具合・吸引状況・ フィルタの状態などを大型点検窓から 確認できます。

高圧型ブラシレスモータ搭載

高圧型ブラシレスモータ搭載で細い配管や吸込み口でも能力の低下を 抑えられ、ハイパワーでの集塵が可能です。 (粉塵量の多い基板分割機ライン・電池製造ラインにお勧め) ブラシレスモータ搭載により高効率規制対象外です。(2016年2月現在)

制御(付属品別売)

リモートコントロール

リモートケーブル(別売/型式 : MT-173-8(3m))を使用する事で、周辺機器と連動した遠隔操作が可能になります。
  • 運転のON/OFF
  • 能力レベル(風量)変更

遠隔操作で能力レベルが変更できるようになりました。能力レベルを変更する毎にレベルが記憶される為、常に前回の使用レベルを呼び出します。また、運転信号・フィルタ目詰り信号・圧力信号・異常信号の出力が可能です。

イーサネット・RS-485

AT3パネルで制御できる全ての機能を、イーサネットやRS-485通信を用いることで、PC制御が可能となりました。

簡単着脱フランジ(標準 : φ75)(別売)

  • ワンタッチで交換可能
  • 吸込口サイズが変更可能
  吸込口フランジのサイズが、ワンタッチで交換可能。 ご購入後も吸込口フランジ(別売り)が変更できるようになりました。
変更可能サイズ
Φ65 : 型式 FRJ-D-65-35-108
Φ50 : 型式 FRJ-D-50-35-108
Φ38 : 型式 FRJ-D-38-35-108

必要風量計算式

Q : 必要風量(m3/min)
Vc : 制御風速(m/sec)・・ ・下図参照
X : 距離(m)・・・・・・・・粉塵発生源から吸込口までの距離
A : 開口面の面積(m2)・・・L×W
風量 Q=60 x Vc x (10 x X²+ A)

フード 制御風速
囲い式フード 0.4
外付けフード 軽い粉塵 0.5
ヒューム 0.25
重い粉塵 0.75
外部の空気の流れに影響を受けている場合 1.0

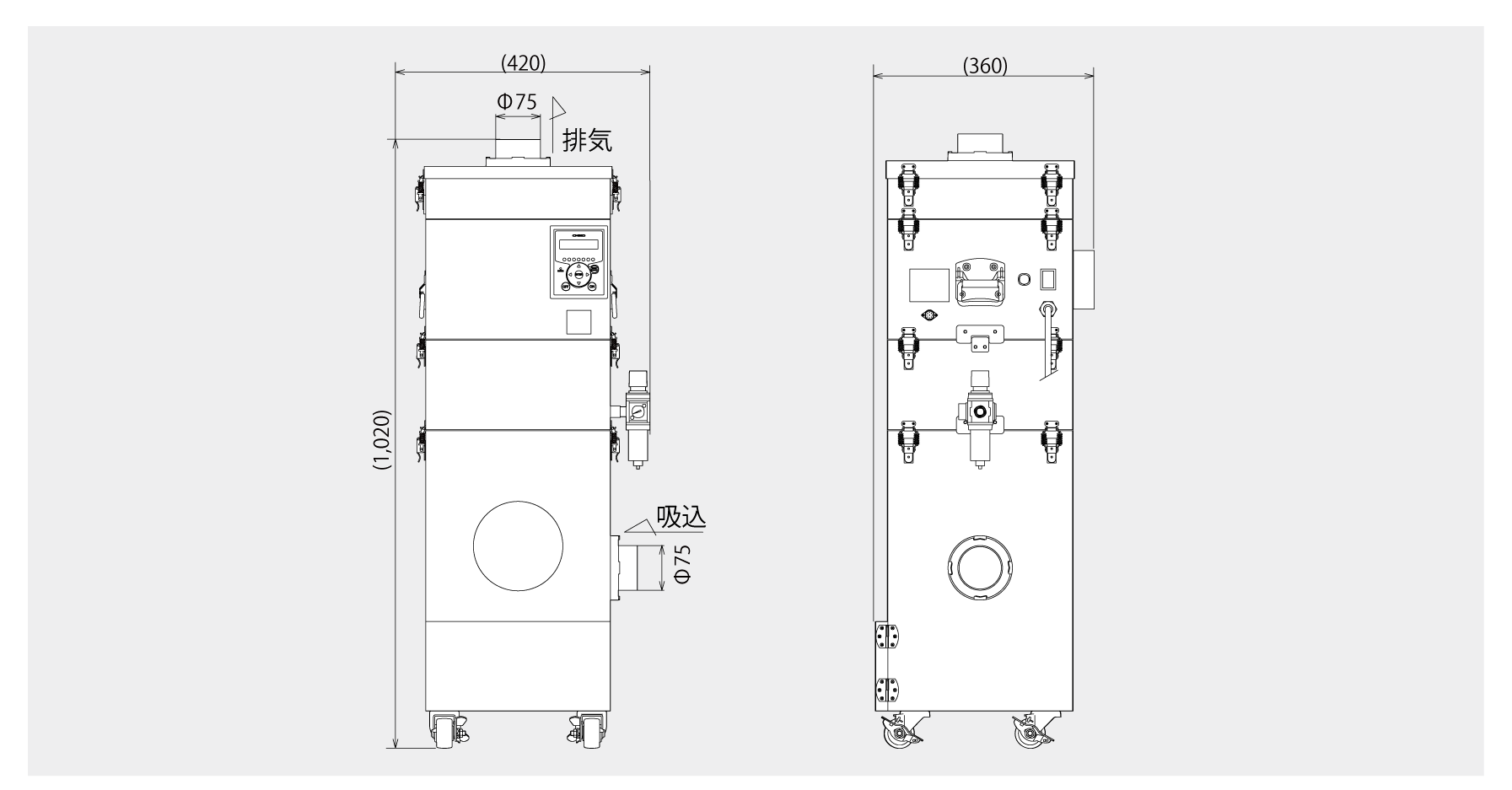

外形図

仕様一覧

出力 1200W
電圧・相 200V 単相
200-230V対応 標準
CE対応 -
周波数 50/60Hz
定格電流 11.0A
最大風量 4.5㎥/min
最大静圧 12.5kPa
騒音値 55-70dB ※1
吸い込み口(ホースサイズ)大きさと口数 Ф75×1
φ65・φ50・φ38
圧縮エアー消費量 差込口 φ8
約70L/回 (約30秒/回)
圧縮エアー圧 0.4〜0.5Mpa
パネル AT3
電源コード 5m
塵落とし機能 ジャイロエアー式
リモートコントロール機能 ※2
イーサネット・RS-485 通信機能
クリーンクラス 1,000 ※4
集塵可能量 8.8L(引出し容量) ※5
質 量 45.0kg
本体寸法(D×W×H) 420×360×1020mm
  • ※1 吸込み口にホースを接続し、本体より1m離れた任意の点でAスケール(dBA)で測定した値です。
  • ※2 リモートコントロール機能をご使用の際には、別売のリモートケーブルが必要です。
  • ※3 オプション対応となります。
  • ※4 弊社工場出荷検査時の値。
  • ※5 集塵可能量は、引出容量の約70%を目安としています。

内容は予告なく変更する場合があります。

フィルタ仕様

1次フィルタ CS-200-300-75P-E
2次フィルタ CHF-2525-50
排気HEPAフィルタ HEP-3030-69
モーター冷却用吸気フィルタ AE-100 113×47
モーター冷却用排気HEPAフィルタ HEP-1293-33
