CMP-1500AT3N

  • 中圧型
  • AT3パネル
  • 逆洗式
  • 標準でRoHS対応
  • クリーンルーム外に設置
  • クリーンルーム内に設置対応

中圧大風量の集塵機です。
開口面積の大きなフードを用いた雰囲気の吸引や、複数のホースに分岐し吸引する場合に適しています。
※クリーンルーム内に設置対応は特注機(-V1)のみ

AT3パネルについて詳しくはこちら

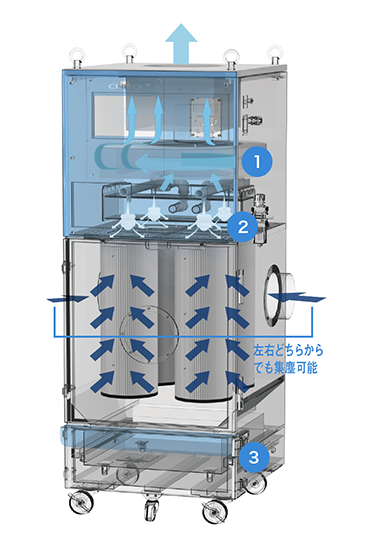

粒子捕集の構造と特徴

業界最小サイズを実現

小型集塵機メーカーの強みを生かし、自動パルス機能付集塵機の概念を打ち破るコンパクト化を実現しました。

(1)高効率モーター搭載

高効率PMモーター搭載によりコンパクト化。市販の三相誘導電動機に比べ約半分のスペースに設置可能です。

(2)塵落とし機能【パルス式】

吸引力の低下を防ぐために、パルスエアー(圧縮空気)にて払い落としを行います。大容量パルスジェットでフィルタの払い落としも強力です。

(3)ダストボックス

構造の工夫により、引出し開閉時に粉塵の飛散が抑えられた設計となっております。専用の帯電防止ビニール袋に、集塵物を貯め込むので交換の際は容易に行えます。

【オプション対応も充実】

クリーンルームクラス1,000~100対応

特注仕様でHEPAフィルタを装着可能です。クリーンルームでもご使用いただけます。
特注でHEPAフィルタを装着した仕様は、型式末尾にV1が付きます。
※HEPAフィルタ仕様では、不織布もHEPAフィルタに変更となります。

点検窓ワイパー

点検窓にワイパーを設置することで、付着した粉塵を落とし、より点検しやすくなりました。

排気フランジ

排気口にフランジを取付することで屋外排気可能です。

制御(付属品別売)

リモートコントロール

リモートケーブル(別売/型式 : MT-173-8(3m))を使用する事で、周辺機器と連動した遠隔操作が可能になります。
  • 運転のON/OFF
  • 能力レベル(風量)変更

遠隔操作で能力レベルが変更できるようになりました。能力レベルを変更する毎にレベルが記憶される為、常に前回の使用レベルを呼び出します。また、運転信号・フィルタ目詰り信号・圧力信号・異常信号の出力が可能です。

イーサネット・RS-485

AT3パネルで制御できる全ての機能を、イーサネットやRS-485通信を用いることで、PC制御が可能となりました。

必要風量計算式

Q : 必要風量(m3/min)
Vc : 制御風速(m/sec)・・ ・下図参照
X : 距離(m)・・・・・・・・粉塵発生源から吸込口までの距離
A : 開口面の面積(m2)・・・L×W
風量 Q=60 x Vc x (10 x X²+ A)

フード 制御風速
囲い式フード 0.4
外付けフード 軽い粉塵 0.5
ヒューム 0.25
重い粉塵 0.75
外部の空気の流れに影響を受けている場合 1.0

外形図

仕様一覧

出力 1500W
電圧・相 200V 三相
200-240V対応 標準
CE対応 -
周波数 50/60Hz
定格電流 9.3A
最大風量 27.5㎥/min
最大静圧 5.0kPa
騒音値 57〜68dB ※1
吸い込み口(ホースサイズ)大きさと口数 Ф150×1
圧縮エアー消費量 17L/min(差込口Ф8)
圧縮エアー圧 0.4〜0.6Mpa
パネル AT3
電源コード 5m
リモートコントロール機能 ※2
イーサネット・RS-485 通信機能 ※3
クリーンクラス(オプションHEPA搭載時) (1,000〜100) ※3
集塵可能量 20L(引出し容量)
質 量 133kg
本体寸法(D×W×H) 580×581×1,465mm
  • ※1 吸込み口にホースを接続し、本体より1m離れた任意の点でAスケール(dBA)で測定した値です。
  • ※2 リモートコントロール機能をご使用の際には、別売のリモートケーブルが必要です。
  • ※3 オプション対応となります。

内容は予告なく変更する場合があります。

フィルタ仕様

帯電防止ビニール袋 DP-1055-450E
一次フィルタ CS-175-300-63P-R 本数:4本/ ろ過面積:6.0㎡
インバータ冷却用吸排気 PS300N
排気HEPAフィルタ
※クリーンルームクラス1,000~100対応OP時のみ使用
HEP-5040-80
