CKU-240AT3-HC

  • 風量型
  • AT3パネル
  • 標準でRoHS対応
  • 所定納期内でCE対応
  • クリーンルーム内に設置対応

浮遊する微粉塵等を、換気扇のような風の力で吸い込む風量型。 クリーンルームでご利用いただけます。 (クリーンクラス100,000~10,000に対応可能)

AT3パネルについて詳しくはこちら

粒子捕集の構造と特徴

24時間連続運転可能・小型高性能

当社のコンセプトである「小型高性能」を実現するため、心臓部のファンモーター及びその制御を新たに開発しました。他社の同等製品と比べ、体積比50%減を実現しました。 近年要望が高い装置の小型化に貢献いたします。 もちろん50Hz/60Hzともに同一性能でご利用いただけます。

(1)1次フィルタ

ポリプロピレン不織布の5層構造からなるフィルタバッグ。 各層の通気性を変えることにより目詰まりしにくく、45μ以上では95%以上捕集できます。 また5層構造により、全体強度が高く、紙パックのように簡単に破れることはありません。

(2)2次フィルタ

ポリプロピレン不織布をプリーツ折フィルタに成形しています。 外枠はABS樹脂にて成形しています。 捕集効率が高く0.3μを99%以上捕集できます。

(3)排気フィルタ

2次フィルタと同じフィルタを使用しており、1次、2次で捕集されなかった粒子を捕集します。さらにファンモータ室で発塵した微粒子も捕集する目的で設置されています。 0.3μを99%以上捕集し、クリーンクラス100,000~10,000に設置できます。

排気側にHEPAフィルタ(捕集効率0.3μを99.97%以上)を装着することによって、クリーンクラス1000~100に対応可能となります。
※工場出荷時検査
型式末尾がV1の場合、排気フィルタがHEPAフィルタの仕様となります。
標準仕様品をご購入後でも、簡単にV1仕様への変更が可能です。
※HEPAフィルタはサイズが変わる為、排気カバーを交換する必要がございます

制御(付属品別売)

リモートコントロール

リモートケーブル(別売/型式 : MT-173-8(3m))を使用する事で、周辺機器と連動した遠隔操作が可能になります。
  • 運転のON/OFF
  • 能力レベル(風量)変更

遠隔操作で能力レベルが変更できるようになりました。能力レベルを変更する毎にレベルが記憶される為、常に前回の使用レベルを呼び出します。また、運転信号・フィルタ目詰り信号・圧力信号・異常信号の出力が可能です。

イーサネット・RS-485

AT3パネルで制御できる全ての機能を、イーサネットやRS-485通信を用いることで、PC制御が可能となりました。

簡単着脱フランジ(標準 : φ75)(別売)

  • ワンタッチで交換可能
  • 吸込口サイズが変更可能
  吸込口フランジのサイズが、ワンタッチで交換可能。 ご購入後も吸込口フランジ(別売り)が変更できるようになりました。
変更可能サイズ
Φ65 : 型式 FRJ-D-65-35-108
Φ50 : 型式 FRJ-D-50-35-108
Φ38 : 型式 FRJ-D-38-35-108

必要風量計算式

Q : 必要風量(m3/min)
Vc : 制御風速(m/sec)・・ ・下図参照
X : 距離(m)・・・・・・・・粉塵発生源から吸込口までの距離
A : 開口面の面積(m2)・・・L×W
風量 Q=60 x Vc x (10 x X²+ A)

フード 制御風速
囲い式フード 0.4
外付けフード 軽い粉塵 0.5
ヒューム 0.25
重い粉塵 0.75
外部の空気の流れに影響を受けている場合 1.0

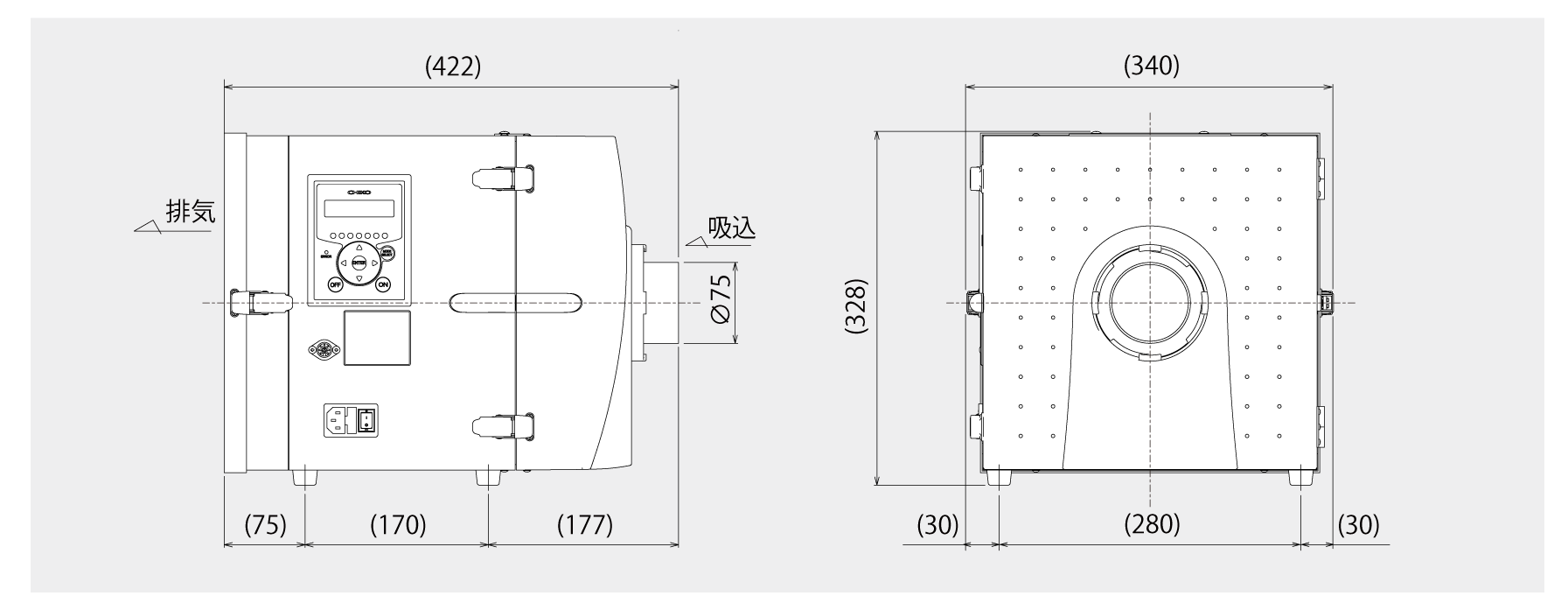

外形図

仕様一覧

出力 250W
電圧・相 100V 単相
200-230V対応
CE対応
周波数 50/60Hz
定格電流 5.3A
最大風量 4.6㎥/min
最大静圧 2.4kPa
騒音値 52-60dB ※1
吸い込み口(ホースサイズ)大きさと口数 Ф75×1
φ65・φ50・φ38
パネル AT3
電源コード 3m
リモートコントロール機能 ※2
イーサネット・RS-485 通信機能 ※3
クリーンクラス(オプションHEPA搭載時) 100,000~10,000(HEPA搭載時1,000~100) ※4
1次フィルタ容量 4.5L
質 量 16.4kg
本体寸法(D×W×H) 422×340×328mm
  • ※1 吸込み口にホースを接続し、本体より1m離れた任意の点でAスケール(dBA)で測定した値です。
  • ※2 リモートコントロール機能をご使用の際には、別売のリモートケーブルが必要です。
  • ※3 オプション対応となります。
  • ※4 弊社工場出荷検査時の値。

内容は予告なく変更する場合があります。

フィルタ仕様

1次フィルタ FB-30
2次フィルタ CHF-3030-50
排気フィルタ CHF-3030-50
HEPAフィルタ (V1仕様) HEP-3030-69
