  1. 小型集塵機・レーザーマーカー用集塵機【チコーエアーテック】ホーム
  2. 集塵機ラインアップ
  3. 【CKU-060】レーザーマーキング用 簡易型
  4. CKU-060AT3-ACC
画像:CKU-060AT3-ACC

CKU-060AT3-ACC

  • 風量型
  • 標準でRoHS対応
  • クリーンルーム外に設置
  • 所定納期内でCE対応
  • クリーンルーム内に設置対応

稼働時間が比較的短いレーザーマーキング装置向けの集塵機です。金属・ガラスなど、粘着性の低いヒュームの集塵に適しています。

AT3パネルについて詳しくはこちら

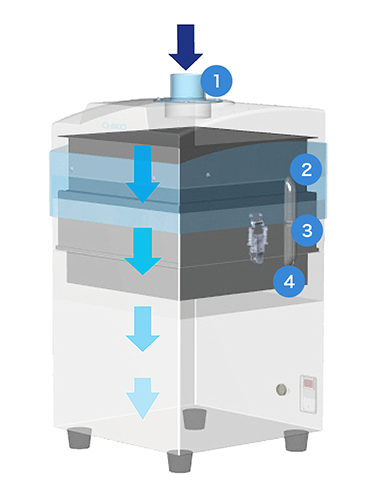

粒子捕集の構造と特徴

24時間連続運転可能・小型高性能

当社のコンセプトである「小型高性能」を実現するため、心臓部のファンモーター及びその制御を新たに開発しました。他社の同等製品と比べ、体積比50%減を実現しました。 近年要望が高い装置の小型化に貢献いたします。 もちろん50Hz/60Hzともに同一性能でご利用いただけます。

画像:粒子捕集の構造と特徴(イメージ図)

(1)着脱フランジ

吸込口フランジのサイズがワンタッチで交換可能です。

(2)プレフィルタ(1次フィルタ)

特殊な構造によって、衝突緩衝した粉塵は、粒子が大きくなり1次フィルタにて捕集されます。 1次フィルタで使用されている材質は、ポリプロピレンプリーツ形状でカセットタイプになっています。 簡単に交換ができる使い捨てタイプです。

(3)活性炭フィルタ(2次フィルタ)

1次フィルタで捕集されなかった細かい粒子は、粒状活性炭内を通過時に衝突して捕集されます。 この時臭いも同時に吸着します。

(4)高性能フィルタ(3次フィルタ)

活性炭フィルタから出た微粉塵を捕集して空気を清浄化して排気します。 2次フィルタで捕集されなかった粒子を高性能フィルタがキャッチします。 活性炭粒子のブロア側への侵入もここで防いでいます。

制御(付属品別売)

画像:リモートコントロール(リモートケーブル差込口)

リモートコントロール

リモートケーブル(別売/型式 : MT-173-8(3m))を使用する事で、周辺機器と連動した遠隔操作が可能になります。
  • 運転のON/OFF
  • 能力レベル(風量)変更

遠隔操作で能力レベルが変更できるようになりました。能力レベルを変更する毎にレベルが記憶される為、常に前回の使用レベルを呼び出します。また、運転信号・フィルタ目詰り信号・圧力信号・異常信号の出力が可能です。
画像:イーサネット・RS-485

イーサネット・RS-485

AT3パネルで制御できる全ての機能を、イーサネットやRS-485通信を用いることで、PC制御が可能となりました。

画像:簡単着脱フランジ(標準 : φ65)【別売】

簡単着脱フランジ(標準 : φ65)(別売)

  • ワンタッチで交換可能
  • 吸込口サイズが変更可能

吸込口フランジのサイズが、ワンタッチで交換可能。
ご購入後も吸込口フランジ(別売り)が変更できるようになりました。

変更可能サイズ
Φ50 : 型式 FRJ-D-50-35-92
Φ38 : 型式 FRJ-D-38-35-92

必要風量計算式

Q : 必要風量(m3/min)
Vc : 制御風速(m/sec)・・ ・下図参照
X : 距離(m)・・・・・・・・粉塵発生源から吸込口までの距離
A : 開口面の面積(m2)・・・L×W
風量 Q=60 x Vc x (10 x X²+ A)

フード 制御風速
囲い式フード 0.4
外付けフード 軽い粉塵 0.5
ヒューム 0.25
重い粉塵 0.75
外部の空気の流れに影響を受けている場合 1.0

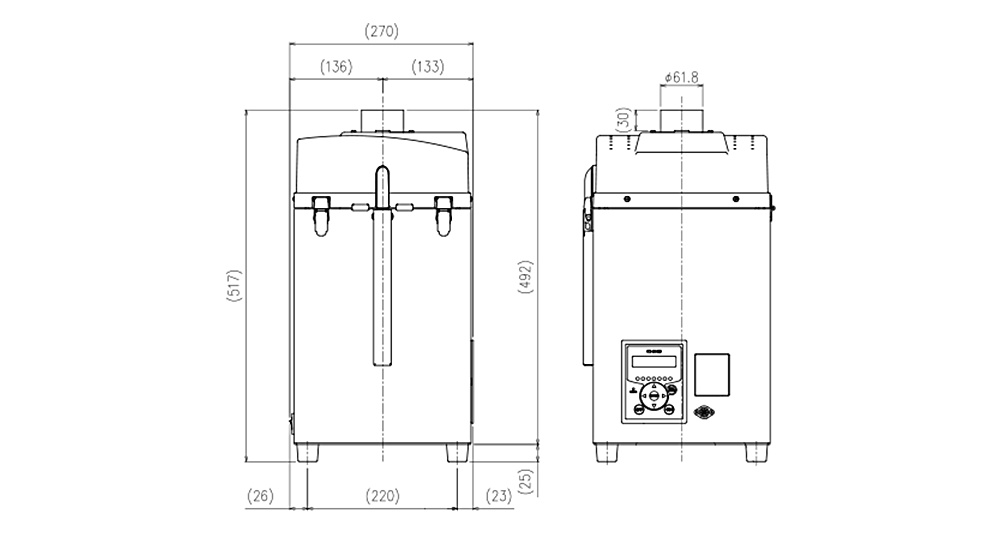

外形図

画像:CKU-060AT3-ACC 外形図

仕様一覧

出力 50W
電圧・相 100V 単相
200-230V対応
CE対応
周波数 50/60Hz
定格電流 2.3A
最大風量 2.8㎥/min
最大静圧 2.5kPa
騒音値 53-61dB ※1
吸い込み口(ホースサイズ)大きさと口数 Ф65×1
別売り吸い込み口(変更可能サイズ) Ф50・Ф38
パネル AT3
電源コード 3m
リモートコントロール機能 ※2
イーサネット・RS-485 通信機能 ※3
クリーンクラス -
質 量 15.8kg
本体寸法(D×W×H) 271×281×517mm
  • ※1 吸込み口にホースを接続し、本体より1m離れた任意の点でAスケール(dBA)で測定した値です。
  • ※2 リモートコントロール機能をご使用の際には、別売のリモートケーブルが必要です。
  • ※3 オプション対応となります。

内容は予告なく変更する場合があります。

フィルタ仕様

プレフィルタ (1次フィルタ) CHF-2222-40
活性炭フィルタ (2次フィルタ) ACC-2525-75ST(活性炭量 約1.6kg)
高性能フィルタ (3次フィルタ) CHF-2525-50
