- CKU-050-SP
CKU-050-SP
コンパクト・低コスト・高吸引力を追求しました。
縦置・横置の2WAY設置が可能です。
ON/OFFスイッチの色は変更することがあります。
粒子捕集の構造と特徴
1次フィルタ
ポリプロピレン不織布の5層からなるフィルタバック、45日以上では95%以上捕集できます。
2次フィルタ
ポリプロピレン高性能フィルタを設置し、1次フィルタの破損などが起こった場合の制御室への粉塵侵入を防ぎます。
制御（付属品別売）
簡単着脱フランジ(別売り)
- ワンタッチで交換可能
- 吸込口サイズが変更可能
吸込口フランジのサイズが、ワンタッチで交換可能。
ご購入後も吸込口のサイズ（別売り）が変更できるようになりました。
変更可能サイズ
Φ38 : 型式 FRJ-D-38-35-92Φ50 : 型式 FRJ-D-50-35-92
必要風量計算式
Q : 必要風量(m3/min)
Vc : 制御風速(m/sec）・・ ・下図参照
X : 距離(m)・・・・・・・・粉塵発生源から吸込口までの距離
A : 開口面の面積（m2）・・・L×W
風量 Q=60 x Vc x (10 x X²+ A)
| フード | 制御風速 | |
|---|---|---|
| 囲い式フード | 0.4 | |
| 外付けフード | 軽い粉塵 | 0.5 |
| ヒューム | 0.25 | |
| 重い粉塵 | 0.75 | |
| 外部の空気の流れに影響を受けている場合 | 1.0 | |

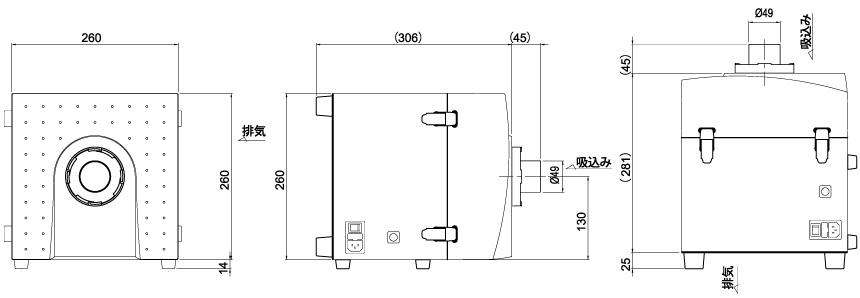

外形図
仕様一覧
| 出力 | 30W |
|---|---|
| 電圧・相 | 100V 単相 |
| 200-240V対応 | - |
| CE対応 | - |
| 周波数 | 50/60Hz |
| 定格電流 | 2.2A |
| 最大風量 | 2.6㎥/min |
| 最大静圧 | 1.75kPa |
| 騒音値 | 61.5dB ※1 |
| 吸い込み口（ホースサイズ）大きさと口数 | Ф50×1 |
| 別売吸込口 | Ф50・Ф38 |
| ATパネル | - |
| リモートコントロール機能 | - |
| クリーンクラス | - |
| 質 量 | 8.7kg |
| 本体寸法（D×W×H） | 306×260×274 |
- ※吸込み口にホースを接続し、本体より1m離れた任意の点でＡスケール（dBA）で測定した値です。
内容は予告なく変更する場合があります。
フィルタ仕様
| 1次フィルタ | FB-25 |
|---|---|
| ２次フィルタ | CHF-2525-50 |
