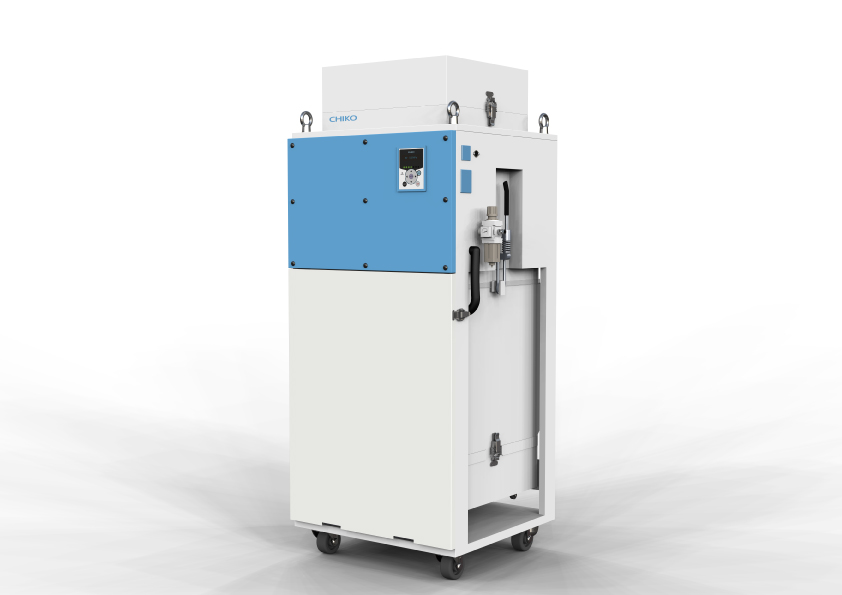

【製品画像】CHP-1600AT3

CHP-1600AT3

  • 風量型
  • 高圧型
  • AT3パネル
  • 塵落とし機能パルス式
  • 標準でRoHS対応
  • クリーンルーム内に設置対応

高静圧、中風量のレーザークリーン集塵機です。 レーザー加工などで発生する粘着性の高いヒューム・多量の粉塵など、 フィルタ目詰まりを起こしやすい使用状況下においても、長時間吸引力が低下しません。

AT3パネルについて詳しくはこちら

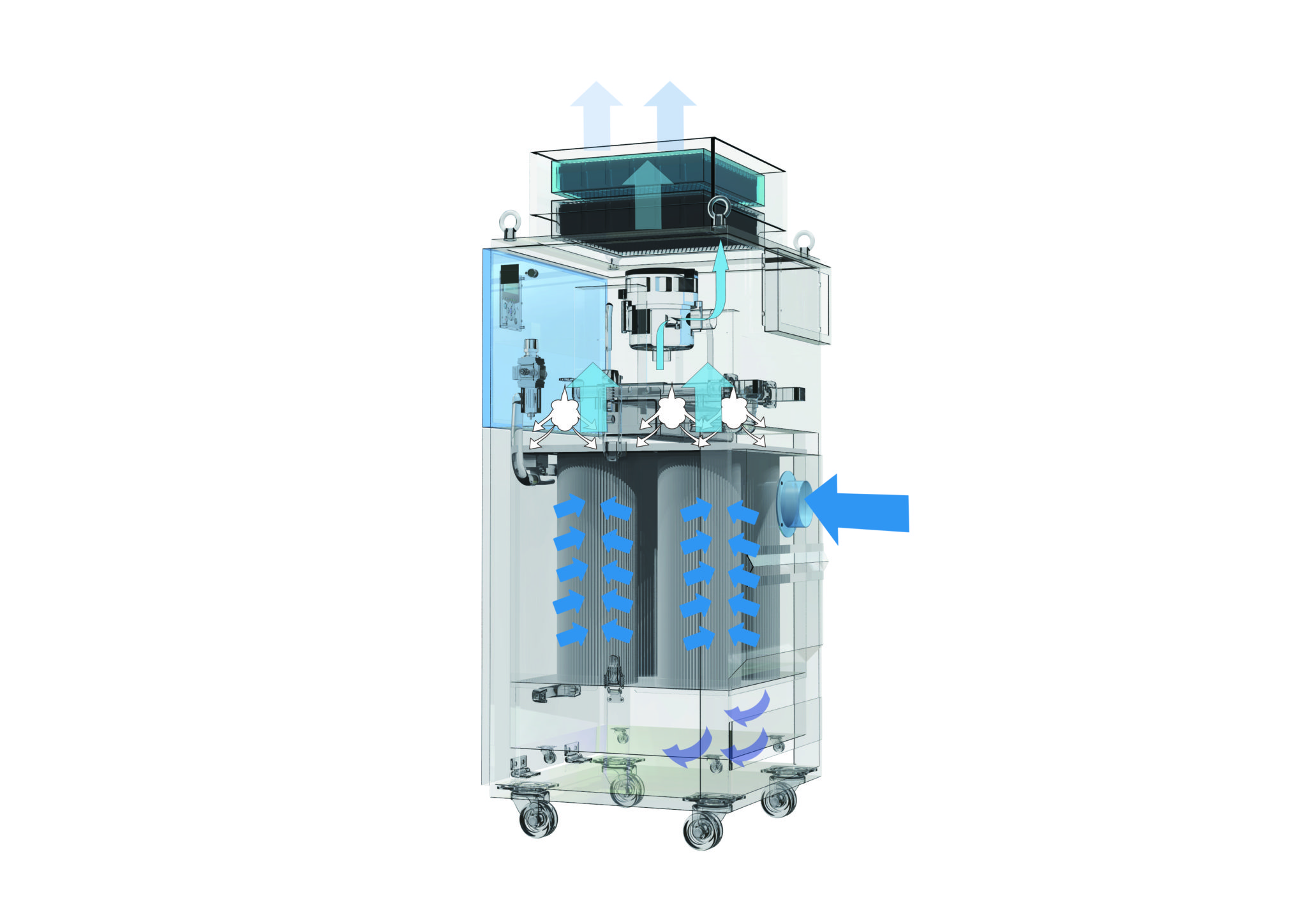

粒子捕集の構造と特徴

(1)1次フィルタ

独自の巻き上げ機構により、フィルタにゼオライトをプリコートします。【特許取得済み】 極微細な粉塵や粘性のあるレーザーヒュームを集塵した場合においても、 フィルタを直接目詰まりさせずに長寿命を実現しています。 また、テフロン微孔膜付きのフィルタにより、ゼオライトやヒューム、粉塵の剥離性が向上しました。

画像:1次フィルタの作動(イメージ図)

塵落とし機能 【パルス式】

当社独自の連続パルスエアー(圧縮空気)洗浄を採用した製品です。パルス洗浄のインターバルタイムを変更できる機能を備えました。

(2)活性炭BOX

脱臭用活性炭BOXを標準装備しています。

簡単な1次フィルタ室の取り外し機構

左右のパッチン錠を外し正面の蓋を開けると、スロープに早変わり。 1次フィルタ室左右のレバーを引き下ろし、スロープ上を転がして取り外せます。

画像:CHP-1600AT3

制御(付属品別売)

画像:リモートコントロール(リモートケーブル差込口)

リモートコントロール

リモートケーブル(別売/型式 : MT-173-8(3m))を使用する事で、周辺機器と連動した遠隔操作が可能になります。
  • 運転のON/OFF
  • 能力レベル(風量)変更

遠隔操作で能力レベルが変更できるようになりました。能力レベルを変更する毎にレベルが記憶される為、常に前回の使用レベルを呼び出します。また、運転信号・フィルタ目詰り信号・圧力信号・異常信号の出力が可能です。
画像:イーサネット・RS-485

イーサネット・RS-485

AT3パネルで制御できる全ての機能を、イーサネットやRS-485通信を用いることで、PC制御が可能となりました。

必要風量計算式

Q : 必要風量(m3/min)
Vc : 制御風速(m/sec)・・ ・下図参照
X : 距離(m)・・・・・・・・粉塵発生源から吸込口までの距離
A : 開口面の面積(m2)・・・L×W
風量 Q=60 x Vc x (10 x X²+ A)

フード 制御風速
囲い式フード 0.4
外付けフード 軽い粉塵 0.5
ヒューム 0.25
重い粉塵 0.75
外部の空気の流れに影響を受けている場合 1.0

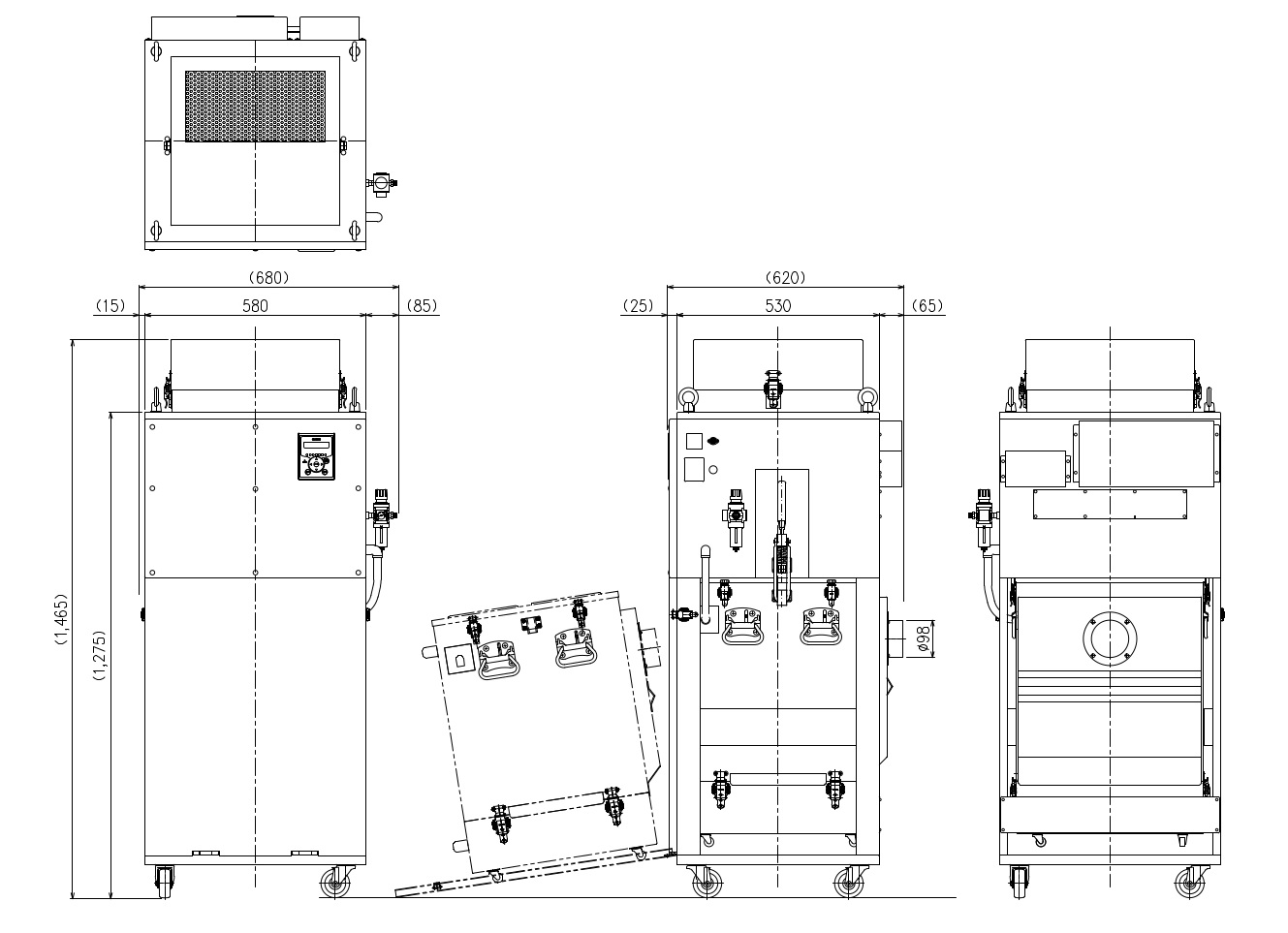

外形図

画像:CHP-1600AT3 外形図

仕様一覧

出力 1200W
電圧・相 200V単相
200-230V対応
CE対応 -
周波数 50/60Hz
定格電流 15.0A
最大風量 7.0㎥/min
最大静圧 9.5kPa
騒音値 60-68dB ※1
吸い込み口(ホースサイズ)大きさと口数 Ф100
圧縮エアー消費量 27L/1サイクル
圧縮エアー圧 0.4~0.5Mpa
パネル AT3
電源コード 3m
塵落とし機能 パルス式
リモートコントロール機能 ※2
イーサネット・RS-485 通信機能 ※3
活性炭
クリーンクラス 10000 ※4
集塵可能量 18L
質 量 160.0kg
本体寸法(D×W×H) 680×620×1465
  • ※1 吸込み口にホースを接続し、本体より1m離れた任意の点でAスケール(dBA)で測定した値です。
  • ※2 リモートコントロール機能をご使用の際には、別売のリモートケーブルが必要です。
  • ※3 オプション対応となります。
  • ※4 弊社工場出荷検査時の値。
  • ※5 集塵可能量は、引出し容量の約70%を目安としています。

内容は予告なく変更する場合があります。

フィルタ仕様

1次フィルタ CS-170-500-63P-R 本数:4本
2次フィルタ CHF-3030-20
排気HEPAフィルタ HEP-4040-69
活性炭 ACC-4343-BOX
モータ冷却用フィルタ(吸込) PS/300N(90×150)
モータ冷却用フィルタ(排気) CHF-3517-30
ゼオライト ZEO-5600(5.6kg)
