- 【CFP-1500 CHP-5000】レーザー加工用
- CFP-1500AT3-4036-UD
CFP-1500AT3-4036-UD
レーザー加工などで発生する粘着性の高いヒューム・多量の粉塵など、フィルタ目詰まりを起こしやすい使用状況下においても、長時間吸引力が低下しません。
AT3パネルについて詳しくはこちら粒子捕集の構造と特徴

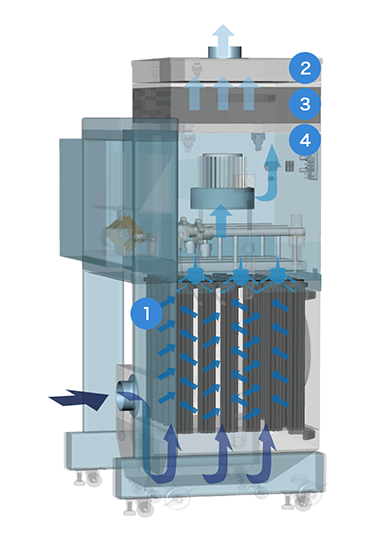

（1）1次フィルタ
■多孔質高分子ポリエチレン焼結成形フィルタを使用
導電性があり、フィルタ表面の静電気の発生を防ぎます。また水洗いが可能なため、再利用が可能です。
注意）ゼオライトの定期交換をせず連続使用されますと、水洗いでは回復しない場合がございます。
■独自の巻き上げ機構により、ゼオライトをプリコートします。
【特許取得済み】

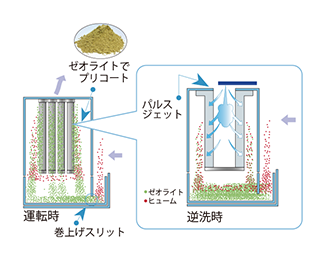

巻き上げのエアーに加えて、吸引空気を利用してゼオライトを巻き上げます。ゼオライトをフィルタ表面に積層させることにより、フィルタ表面へのヒュームの付着を軽減します。
吸引ブロアにより、吸引された空気中のヒュームや微分量は、ゼオライト吹き上げ口から舞い上がり、同時にゼオライトを巻き上げながらフィルタに積層させます。
塵落とし機能 【パルス式】
吸引力の低下を防ぐために、パルスエアー（圧縮空気）にて払落としさせます。

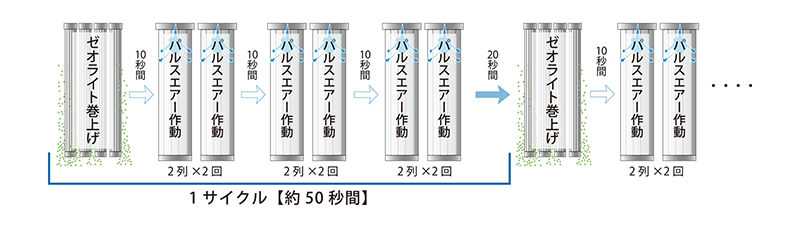

設定周期は、10秒に1度、2列毎にパルスエアーを2回作動させます。
（2）排気フィルタ
活性炭室から出た微分量やモーターからの発塵をろ過し、吸気を清浄化して排気します。
（クリーンクラス10,000※弊社工場出荷時検査値）
（3）活性炭
天然・無添加のヤシガラ活性炭を使用しています。環境・人体にも優しく、幅広い臭気成分に脱臭効果が期待できます。
（4）保護フィルタ
1次フィルタで捕集されなかった粒子をさらに捕集します。活性炭室の下部に装着し、活性炭微粉の電気部品室への落下を防ぐ役割もあります。
メンテナンス性を向上
1次フィルタ室は、キャスター付きのため、1次フィルタ室上部（パルス室・ブロア制御室・活性炭室）を持ち上げ、簡単に取り出すことができ、クリーンルーム外に移動させてメンテナンスが行えます。1次フィルタは、フィルタ押さえ板とともに36本全てをまとめて引き上げることも、1本1本の着脱も可能です。
大型点検窓
ゼオライトの巻き上げ状況、パルスジェットの払落し具合、吸引状況や、フィルタの状態など、大型点検窓から確認できます。
ダストトレイ
上下リフト機構を利用し、簡単に脱着が可能です。ダストトレイにキャスターを取り付けているため、軽々と引き出すことができ、粉塵の廃棄・ゼオライトの交換が容易にできます。
制御（付属品別売）
リモートコントロール
リモートケーブル(別売/型式 : MT-173-8(3m))を使用する事で、周辺機器と連動した遠隔操作が可能になります。- 運転のON/OFF
- 能力レベル（風量）変更
遠隔操作で能力レベルが変更できるようになりました。能力レベルを変更する毎にレベルが記憶される為、常に前回の使用レベルを呼び出します。また、運転信号・フィルタ目詰り信号・圧力信号・異常信号の出力が可能です。
イーサネット・RS-485
AT3パネルで制御できる全ての機能を、イーサネットやRS-485通信を用いることで、PC制御が可能となりました。必要風量計算式
Q : 必要風量(m3/min)
Vc : 制御風速(m/sec）・・ ・下図参照
X : 距離(m)・・・・・・・・粉塵発生源から吸込口までの距離
A : 開口面の面積（m2）・・・L×W
風量 Q=60 x Vc x (10 x X²+ A)
| フード | 制御風速 | |
|---|---|---|
| 囲い式フード | 0.4 | |
| 外付けフード | 軽い粉塵 | 0.5 |
| ヒューム | 0.25 | |
| 重い粉塵 | 0.75 | |
| 外部の空気の流れに影響を受けている場合 | 1.0 | |
外形図
仕様一覧
| 出力 | 1500W |
|---|---|
| 電圧・相 | 200V 単相 |
| 200-230V対応 | 標準 |
| CE対応 | - |
| 周波数 | 50/60Hz |
| 定格電流 | 9.0A |
| 最大風量 | 9.0㎥/min |
| 最大静圧 | 5.8kPa |
| 騒音値 | 50-65dB ※1 |
| 吸い込み口（ホースサイズ）大きさと口数 | Ф100×1 |
| 圧縮エアー消費量 | 差込口 φ8 約35L/サイクル (50秒/サイクル) |
| 圧縮エアー圧 | 0.4Mpa |
| パネル | AT3 |
| 電源コード | 3m |
| 塵落とし機能 | パルス式 |
| リモートコントロール機能 | ○ ※2 |
| イーサネット・RS-485 通信機能 | ○ ※3 |
| クリーンクラス | 10.000 ※4 |
| 集塵可能量 | 15.1L ※5 |
| 質 量 | 215.0kg |
| 本体寸法（D×W×H） | 705×678×1492mm |
- ※1 吸込み口にホースを接続し、本体より1m離れた任意の点でＡスケール(dBA)で測定した値です。
- ※2 リモートコントロール機能をご使用の際には、別売のリモートケーブルが必要です。
- ※3 オプション対応となります。
- ※4 弊社工場出荷検査時の値。
- ※5 集塵可能量は、引出し容量の約70%を目安としています
内容は予告なく変更する場合があります。
フィルタ仕様
| 1次フィルタ | FIL-400本数：36本 |
|---|---|
| 保護フィルタ | CHF-3030-30 |
| 排気HEPAフィルタ | HEP-3535-69 |
| 活性炭 | YAC-10000 (10.0kg) |
| ゼオライト | ZEO-4500(4.5kg) |
