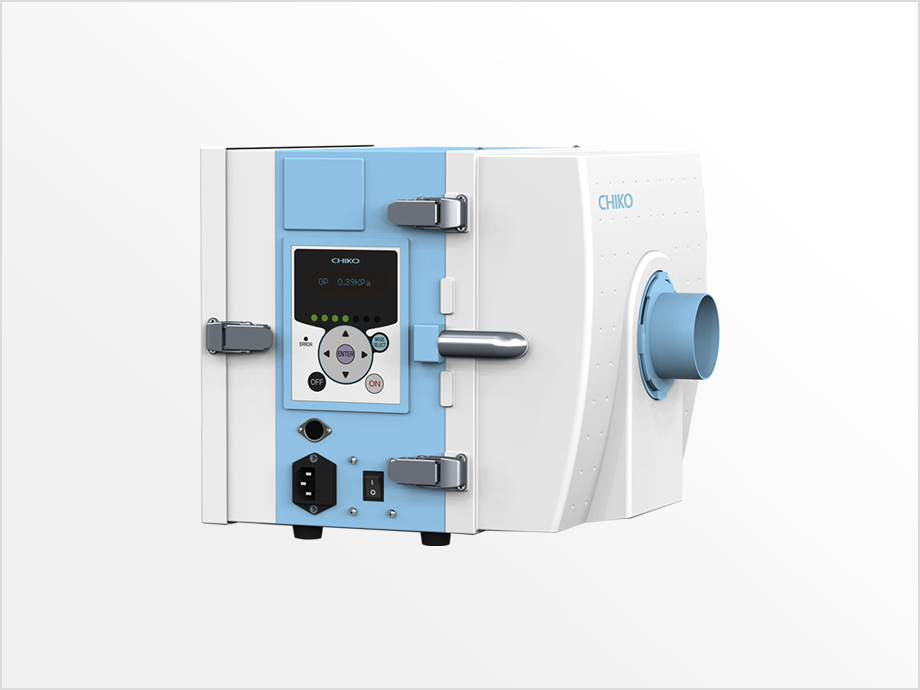

CBA-080AT3-HI

  • 高圧型
  • AT3パネル
  • 標準でRoHS対応
  • 所定納期内でCE対応
  • クリーンルーム内に設置対応

付着した微粉塵等を掃除機のような力で吸い上げる高圧型。クリーンルームでご利用いただけます。小径配管やスリット状のノズルを用いた付着粉塵の除去に適しています。

AT3パネルについて詳しくはこちら

動画で見る集塵例

粒子捕集の構造と特徴

24時間連続運転可能・小型高性能

高い吸引圧力を活かした細い配管や、スリット状のノズルを用いた付着粉塵の吸引に適しています。コンパクトな設計により、近年要望が高い装置の小型化に貢献いたします。当社のコンセプトである「小型高性能」を最も体現した製品です。

(1)1次フィルタ

ポリプロピレン不織布の5層構造からなるフィルタバッグ。 各層の通気性を変えることにより目詰まりしにくく、45μ以上では95%以上捕集できます。又5層構造により、全体強度が高く、紙パックのように簡単に破れることはありません。

(2)2次フィルタ

ポリプロピレン不織布をプリーツ折フィルタに成形しています。 外枠はABS樹脂にて成形しています。捕集効率が高く0.3μを99%以上捕集できます。

(3)排気フィルタ

2次フィルタと同じフィルタを使用しており、1次、2次で捕集されなかった粒子を捕集します。さらにファンモータ室で発塵した微粒子も捕集する目的で設置されています。 0.3μを99%以上捕集し、クリーンクラス100,000~10,000に設置できます。

排気側にHEPAフィルタ(捕集効率0.3μを99.97%以上)を装着することによって、クリーンクラス1000に対応可能となります。
※工場出荷時検査
型式末尾がV1の場合、排気フィルタがHEPAフィルタの仕様となります。
標準仕様品をご購入後でも、簡単にV1仕様への変更が可能です。

制御(付属品別売)

リモートコントロール

リモートケーブル(別売/型式 : MT-173-8(3m))を使用する事で、周辺機器と連動した遠隔操作が可能になります。
  • 運転のON/OFF
  • 能力レベル(風量)変更

遠隔操作で能力レベルが変更できるようになりました。能力レベルを変更する毎にレベルが記憶される為、常に前回の使用レベルを呼び出します。また、運転信号・フィルタ目詰り信号・圧力信号・異常信号の出力が可能です。

イーサネット・RS-485

AT3パネルで制御できる全ての機能を、イーサネットやRS-485通信を用いることで、PC制御が可能となりました。

簡単着脱フランジ(標準 : φ65)(別売)

  • ワンタッチで交換可能
  • 吸込口サイズが変更可能

吸込口フランジのサイズが、ワンタッチで交換可能。
ご購入後も吸込口フランジ(別売り)が変更できるようになりました。

変更可能サイズ
Φ50 : 型式 FRJ-D-50-35-92
Φ38 : 型式 FRJ-D-38-35-92

必要風量計算式

Q : 必要風量(m3/min)
Vc : 制御風速(m/sec)・・ ・下図参照
X : 距離(m)・・・・・・・・粉塵発生源から吸込口までの距離
A : 開口面の面積(m2)・・・L×W
風量 Q=60 x Vc x (10 x X²+ A)

フード 制御風速
囲い式フード 0.4
外付けフード 軽い粉塵 0.5
ヒューム 0.25
重い粉塵 0.75
外部の空気の流れに影響を受けている場合 1.0

外形図

仕様一覧

出力 450W
電圧・相 100V 単相
200-230V対応 ○(ご使用の電圧によって、100V製品の能力と異なります。)
CE対応
周波数 50/60Hz
定格電流 6.9A
最大風量 2.2㎥/min
最大静圧 9.1kPa
騒音値 57-70dB ※1
吸い込み口(ホースサイズ)大きさと口数 Ф65×1
Ф50・Ф38
パネル AT3
電源コード 3m
リモートコントロール機能 ※2
イーサネット・RS-485 通信機能 ※3
クリーンクラス(オプションHEPA搭載時) 100,000-10,000 (HEPA搭載時1,000) ※4
1次フィルタ容量 2.5L
質 量 10.0kg
本体寸法(D×W×H) 335×290×278mm
  • ※1 吸込み口にホースを接続し、本体より1m離れた任意の点でAスケール(dBA)で測定した値です。
  • ※2 リモートコントロール機能をご使用の際には、別売のリモートケーブルが必要です。
  • ※3 オプション対応となります。
  • ※4 弊社工場出荷検査時の値。

内容は予告なく変更する場合があります。

フィルタ仕様

1次フィルタ FB-25
2次フィルタ CHF-2525-50
排気フィルタ CHF-2525-50
HEPAフィルタ (V1仕様) HEP-2525-50
